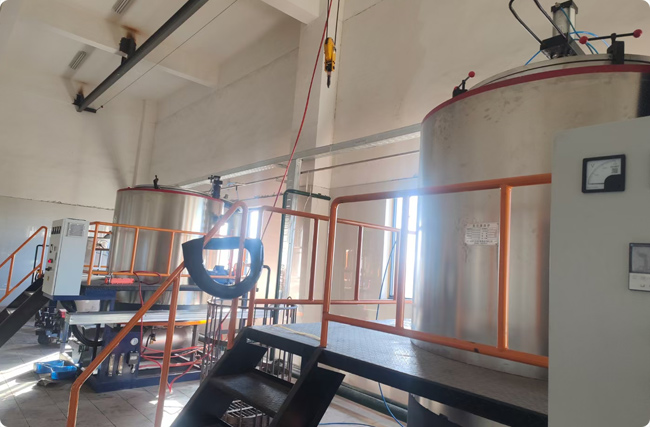

真空清洗爐作為化纖、塑料等行業(yè)的關(guān)鍵設(shè)備，其清洗效果直接影響噴絲板、模頭等精密部件的使用壽命及產(chǎn)品質(zhì)量。如何科學(xué)評估真空清洗爐的清洗效果？本文從工藝參數(shù)、設(shè)備性能及結(jié)果驗證三方面，提供系統(tǒng)化的判斷方法，助力企業(yè)優(yōu)化生產(chǎn)流程。
一、表面清潔度與殘留物分析
1.目視檢查與微觀觀察
清洗后的工件表面應(yīng)無可見的黃色膜、銹斑或花斑（常見于凹槽或孔道位置），可通過顯微鏡觀察孔道內(nèi)壁是否殘留碳化物或聚合物焦化物。
若存在殘留，可能因清洗溫度不足或氧化時間過短，需調(diào)整高溫裂解階段參數(shù)（通常需400-500℃持續(xù)數(shù)小時）。
2.擦拭測試
使用酒精或丙酮擦拭表面，若污染物可被溶解，表明殘留物為未完全裂解的有機物；若無法去除，則可能為設(shè)備內(nèi)雜質(zhì)（如砂粒、金屬屑）污染。
二、孔道通暢度與功能性驗證
1.流量測試
對噴絲板等帶孔部件進(jìn)行流量檢測，對比清洗前后單位時間內(nèi)液體或氣體的通過量。若流量恢復(fù)至新件水平的90%以上，表明清洗效果達(dá)標(biāo)。
2.生產(chǎn)驗證
將清洗后的部件裝回生產(chǎn)線，觀察紡絲或擠出過程中是否出現(xiàn)斷絲、孔徑不均等問題。若產(chǎn)品合格率顯著提升，則清洗效果可靠。
三、設(shè)備性能參數(shù)監(jiān)測
1.真空度穩(wěn)定性
真空系統(tǒng)是清洗效果的核心保障。正常工作時，真空度應(yīng)達(dá)到-0.07~-0.085MPa，波動范圍不超過±5%。若真空泵噪音異常或真空度不足，需檢查管道密封性及真空泵油位。
2.溫度均勻性
使用多點熱電偶測量爐膛溫度，溫差應(yīng)控制在±2℃以內(nèi)。溫度不均會導(dǎo)致局部清洗不徹底，尤其在處理大型組件時需重點關(guān)注。
3.能耗與效率
記錄單次清洗的能耗與耗時。高效設(shè)備在清洗300kg負(fù)載時，功率應(yīng)低于30kW，總時長不超過8小時。異常能耗可能源于加熱元件老化或隔熱層破損。
四、清洗劑與工藝適配性
1.清洗劑選擇
優(yōu)先選用低無機鹽、高乳化性能的清洗劑，避免烘干后形成鹽類殘留。若使用后出現(xiàn)白色結(jié)晶，需更換或添加防銹劑。
2.工藝參數(shù)優(yōu)化
針對不同材質(zhì)（如PP、PET）調(diào)整溫度曲線。例如，PP材料熔點較低，需縮短300℃保溫時間，防止過度氧化。
五、環(huán)保與安全指標(biāo)
1.排放物檢測
通過水噴淋系統(tǒng)收集的廢氣應(yīng)無刺激性氣味，且COD值符合環(huán)保標(biāo)準(zhǔn)。若排放水渾濁，表明裂解不徹底或真空抽吸效率不足。
2.設(shè)備安全性
真空清洗爐的清洗效果需從“表面質(zhì)量-功能恢復(fù)-設(shè)備性能-環(huán)保安全”多維度綜合評估。企業(yè)應(yīng)建立定期檢測體系，結(jié)合生產(chǎn)數(shù)據(jù)優(yōu)化工藝，并選擇適配的高品質(zhì)清洗劑與設(shè)備（如瑞源、豐東等品牌）。通過科學(xué)管理，可延長部件壽命30%以上，降低綜合成本20%。
|
